| Markenname: | DONGJIAXIN |
| Modellnummer: | YTTW-、 YTTWY |
| Mindestbestellmenge: | Verkäuflich |
| Preis: | negotiable |
| Zahlungsbedingungen: | L/C, T/T, Western Union, MoneyGram |
| Lieferfähigkeit: | 100KM/WEEK |

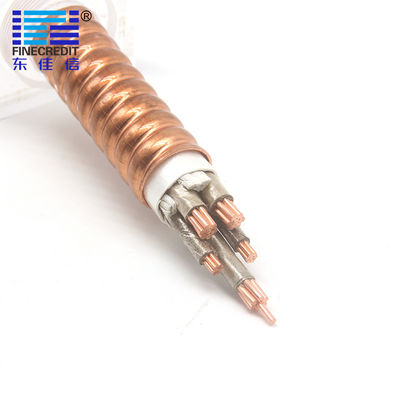

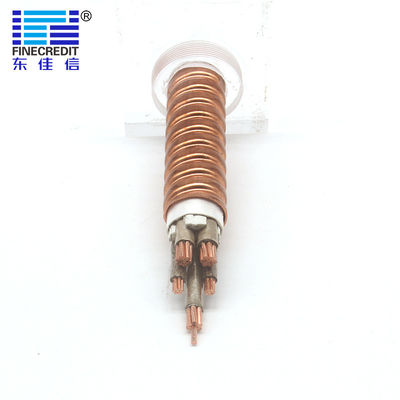

Norm JG/T313-2014 für die Baubranche der Volksrepublik China "Nennspannung 0,6/1kv und anorganische Mineralisolationskabel und Endgeräte unter Metallspulen"
3. Anwendung
Sie eignet sich hauptsächlich für Hochhäuser, Vergnügungsstätten und zahlreiche Bauprojekte, die in Großstädten mit einer Nennspannung von 750 V eine hohe Qualität und hohe Sicherheit erfordern.Im BrandfallDie Stromversorgung wird nicht abgeschnitten und die Sicherheit wird erreicht.
4- Kabelstrukturdiagramm.
1. Einzelkern
| Querschnitt des Leiters ((mm2) | Leiterstruktur | Isolationsdicke ((mm) | Kupferhautdicke ((mm) | Durchmesser des Kabels (ca. mm) | Maximaler Widerstand des Leiters bei 20°C (Ω/km) |
| 1 × 10 | 7 | 0.7 | 0.4 | 11.0 | 1.83 |
| 1 × 16 | 7 | 0.7 | 0.4 | 11.0 | 1.15 |
| 1 × 25 | 7 | 0.7 | 0.4 | 12.0 | 0.727 |
| 1 × 35 | 7 | 0.7 | 0.4 | 13.0 | 0.524 |
| 1 × 50 | 10 | 0.7 | 0.5 | 15.0 | 0.387 |
| 1 × 70 | 14 | 0.7 | 0.5 | 16.0 | 0.268 |
| 1 × 95 | 19 | 0.9 | 0.5 | 18.0 | 0.193 |
| 1 × 120 | 24 | 0.9 | 0.5 | 21.0 | 0.153 |
| 1 × 150 | 30 | 1.0 | 0.5 | 22.0 | 0.124 |
| 1 × 185 | 37 | 1.1 | 0.5 | 24.0 | 0.0991 |
| 1 × 240 | 48 | 1.1 | 0.6 | 28.0 | 0.0754 |
| 1 × 300 | 61 | 1.2 | 0.6 | 30.0 | 0.0601 |
| 1 × 400 | 61 | 1.4 | 0.6 | 33.0 | 0.0470 |
2. 2 Kern und 3 Kern
| Querschnitt des Leiters ((mm2) | Leiterstruktur | Isolationsdicke ((mm) | Kupferhautdicke ((mm) | Durchmesser des Kabels (ca. mm) | Maximaler Widerstand des Leiters bei 20°C (Ω/km) |
| Zwei mal eins.5 | 1 | 1.6 | 0.4 | 11.0 | 12.1 |
| Zwei mal zwei.5 | 1 | 1.7 | 0.4 | 11.0 | 7.41 |
| 2x4 | 1 | 1.8 | 0.4 | 12.0 | 4.61 |
| 2 × 6 | 1 | 2.0 | 0.4 | 12.0 | 3.08 |
| 2 × 10 | 7 | 2.2 | 0.4 | 14.0 | 1.83 |
| 2 × 16 | 7 | 2.4 | 0.4 | 16.0 | 1.15 |
| 2 × 25 | 7 | 0.7 | 0.5 | 20.0 | 0.727 |
| 2 × 35 | 7 | 0.7 | 0.5 | 22.0 | 0.524 |
| 2 × 50 | 10 | 0.7 | 0.5 | 24.0 | 0.387 |
| 2 × 70 | 14 | 0.7 | 0.5 | 29.0 | 0.268 |
| 2 × 95 | 19 | 0.7 | 0.5 | 33.0 | 0.193 |
| 2 × 120 | 24 | 0.7 | 0.5 | 36.0 | 0.153 |
| 2 × 150 | 30 | 0.9 | 0.6 | 38.0 | 0.124 |
| 3 mal 1.5 | 1 | 0.9 | 0.4 | 11.0 | 12.1 |
| 3 mal 2.5 | 1 | 1.0 | 0.4 | 11.0 | 7.41 |
| 3 × 4 | 1 | 1.1 | 0.4 | 12.0 | 4.61 |
| 3 × 6 | 1 | 1.1 | 0.4 | 13.0 | 3.08 |
| 3 × 10 | 7 | 1.2 | 0.4 | 15.0 | 1.83 |
| 3 × 16 | 7 | 1.4 | 0.4 | 17.0 | 1.15 |
| 3 × 25 | 7 | 1.6 | 0.5 | 21.0 | 0.727 |
| 3 × 35 | 7 | 1.7 | 0.5 | 23.0 | 0.524 |
| 3 × 50 | 10 | 1.8 | 0.5 | 27.0 | 0.387 |
| 3 × 70 | 14 | 2.0 | 0.6 | 27.0 | 0.268 |
| 3 × 95 | 19 | 2.2 | 0.6 | 30.0 | 0.193 |
| 3 × 120 | 24 | 2.4 | 0.6 | 33.0 | 0.153 |
| 3 × 150 | 30 | 0.7 | 0.6 | 36.0 | 0.124 |
3. 4 Kern und 5 Kern
| Querschnitt des Leiters ((mm2) | Leiterstruktur | Isolationsdicke ((mm) | Kupferhautdicke ((mm) | Durchmesser des Kabels (ca. mm) | Maximaler Widerstand des Leiters bei 20°C (Ω/km) |
| Vier mal eins.5 | 1 | 0.7 | 0.4 | 11.0 | 12.1 |
| Vier mal zwei.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 4x4 | 1 | 0.7 | 0.4 | 13.0 | 4.61 |
| 4 × 6 | 1 | 0.7 | 0.4 | 14.0 | 3.08 |
| 4 × 10 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 4 × 16 | 7 | 0.9 | 0.5 | 20.0 | 1.15 |
| 4 × 25 | 7 | 0.9 | 0.5 | 23.0 | 0.727 |
| 4 × 35 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 4 × 50 | 10 | 1.1 | 0.5 | 30.0 | 0.387 |
| 4 × 70 | 14 | 1.1 | 0.6 | 31.0 | 0.268 |
| 4 × 95 | 19 | 1.2 | 0.6 | 34.0 | 0.193 |
| 4 × 120 | 24 | 1.4 | 0.6 | 37.0 | 0.153 |
| 4 × 150 | 30 | 1.6 | 0.6 | 41.0 | 0.124 |
| Fünf mal eins.5 | 1 | 1.7 | 0.4 | 12.0 | 12.1 |
| Fünf mal zwei.5 | 1 | 1.8 | 0.4 | 13.0 | 7.41 |
| 5 × 4 | 1 | 2.0 | 0.4 | 14.0 | 4.61 |
| 5 × 6 | 1 | 2.2 | 0.4 | 16.0 | 3.08 |
| 5 × 10 | 7 | 2.4 | 0.5 | 19.0 | 1.83 |
| 5 × 16 | 7 | 0.7 | 0.5 | 22.0 | 1.15 |
| 5 × 25 | 7 | 0.7 | 0.5 | 26.0 | 0.727 |
| 5 × 35 | 7 | 0.7 | 0.5 | 29.0 | 0.524 |
| 5 × 50 | 10 | 0.7 | 0.5 | 32.0 | 0.387 |
| 5 × 70 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 5 × 95 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 5 × 120 | 24 | 0.9 | 0.6 | 42.0 | 0.153 |
| 5 × 150 | 30 | 0.9 | 0.6 | 46.0 | 0.124 |
4. 3 + 1Kern und 3+2 Kern
| Querschnitt des Leiters ((mm2) | Leiterstruktur | Isolationsdicke ((mm) | Kupferhautdicke ((mm) | Durchmesser des Kabels (ca. mm) | Maximaler Widerstand des Leiters bei 20°C (Ω/km) |
| 3 mal 2,5 + 1 mal 1.5 | 1 | 1.0 | 0.4 | 12.0 | 7.41 |
| 3 mal 4 + 1 mal 2.5 | 1 | 1.1 | 0.4 | 13.0 | 4.61 |
| 3 × 6 + 1 × 4 | 1 | 1.1 | 0.4 | 14.0 | 3.08 |
| 3 × 10 + 1 × 6 | 7 | 1.2 | 0.5 | 16.0 | 1.83 |
| 3 × 16 + 1 × 10 | 7 | 1.4 | 0.5 | 20.0 | 1.15 |
| 3 × 25 + 1 × 16 | 7 | 1.6 | 0.5 | 23.0 | 0.727 |
| 3 × 35 + 1 × 16 | 7 | 1.7 | 0.5 | 24.0 | 0.524 |
| 3 × 50 + 1 × 25 | 10 | 1.8 | 0.5 | 28.0 | 0.387 |
| 3 × 70 + 1 × 35 | 14 | 2.0 | 0.6 | 31.0 | 0.268 |
| 3 × 95 + 1 × 50 | 19 | 2.2 | 0.6 | 34.0 | 0.193 |
| 3 × 120 + 1 × 70 | 24 | 2.4 | 0.6 | 37.0 | 0.153 |
| 3 × 150 + 1 × 70 | 30 | 0.7 | 0.6 | 40.0 | 0.124 |
| 3 mal 2,5 + 2 mal 1.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 3 mal 4 + 2 mal 2.5 | 1 | 0.7 | 0.4 | 14.0 | 4.61 |
| 3 × 6 + 2 × 4 | 1 | 0.7 | 0.4 | 15.0 | 3.08 |
| 3 × 10 + 2 × 6 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 3 × 16 + 2 × 10 | 7 | 0.9 | 0.5 | 21.0 | 1.15 |
| 3 × 25 + 2 × 16 | 7 | 0.9 | 0.5 | 24.0 | 0.727 |
| 3 × 35 + 2 × 16 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 3 × 50 + 2 × 25 | 10 | 1.1 | 0.6 | 30.0 | 0.387 |
| 3 × 70 + 2 × 35 | 14 | 1.1 | 0.6 | 33.0 | 0.268 |
| 3 × 95 + 2 × 50 | 19 | 1.2 | 0.6 | 37.0 | 0.193 |
| 3 × 120 + 2 × 70 | 24 | 1.4 | 0.6 | 40.0 | 0.153 |
| 3 × 150 + 2 × 70 | 30 | 1.6 | 0.6 | 44.0 | 0.124 |
5. 4 + 1Kern
| Querschnitt des Leiters ((mm2) | Leiterstruktur | Isolationsdicke ((mm) | Kupferhautdicke ((mm) | Durchmesser des Kabels (ca. mm) | Maximaler Widerstand des Leiters bei 20°C (Ω/km) |
| Vier mal 2,5 plus eins mal eins.5 | 1 | 1.7 | 0.4 | 13.0 | 7.41 |
| Vier mal vier plus eins mal zwei.5 | 1 | 1.8 | 0.4 | 14.0 | 4.61 |
| 4 × 6 + 1 × 4 | 1 | 2.0 | 0.4 | 15.0 | 3.08 |
| 4 × 10 + 1 × 6 | 7 | 2.2 | 0.5 | 18.0 | 1.83 |
| 4 × 16 + 1 × 10 | 7 | 2.4 | 0.5 | 21.0 | 1.15 |
| 4 × 25 + 1 × 16 | 7 | 0.7 | 0.5 | 25.0 | 0.727 |
| 4 × 35 + 1 × 16 | 7 | 0.7 | 0.6 | 29.0 | 0.524 |
| 4 × 50 + 1 × 25 | 10 | 0.7 | 0.6 | 32.0 | 0.387 |
| 4 × 70 + 1 × 35 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 4 × 95 + 1 × 50 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 4 × 120 + 1 × 70 | 24 | 0.9 | 0.6 | 41.0 | 0.153 |
| 4 × 150 + 1 × 70 | 30 | 0.9 | 0.6 | 45.0 | 0.124 |
Nach den nationalen Normen,Feuerbeständigkeit von Draht und Kabel, Feuertestmethode,Karakteristikprüfung nach GB/12666.6 Klasse A,Verbrennung im Feuer bei Flammtemperatur 950°C,Anwendung einer Spannung von 750 V zwischen Phase und Phase und zwischen Phase und Umhüllung,es sollte 90 Minuten lang ohne Ausfall bestehen können.Klasse B,Brennen bei Flammtemperatur 750-800°C,Anwendung einer Spannung von 750 V zwischen Phase und Phase und zwischen Phase und Hülle,Es sollte 90 Minuten lang ohne Ausfall bestehen können..
Gemäß BS6387 erfüllt ein flexibles feuerfestes Kabel folgende Anforderungen:
Klasse A 650 °C 3 Stunden
Klasse B 750 °C 3 Stunden
Klasse C 950 °C 3h
Klasse S 950°C 20min
JG/T 313-2014, BS 6387-2013
▼Bestellmöglichkeiten:
Für ein schnelles Angebot / Lieferungen stellen Sie bitte sicher, dass Ihre Anfragen und Ihre Bestellungen die folgenden Daten sichern:
1 Internationale oder besondere Norm (oder die genaue Verwendung des Kabels).
2 Nennspannung
3 Kupfer- oder Aluminiumleiter.
4 Größe jedes Leiters.
5 Dämmstoff: PVC XLPE oder andere.
6 Anzahl und Kennzeichnung der Leiter.
7 Weitere Anforderungen.
8 Verpacken.
9 Notwendige Lieferzeit.
10 Erforderliche Gültigkeit.
Wenn Ihnen das alles zu technisch erscheint, dann kontaktieren Sie uns.Wir freuen uns darauf, Ihnen bei der Identifizierung der besten Produkte für Ihre spezifische Anwendung zu helfen und alle Fragen zu beantworten, die Sie haben könnten.
Schlüsselwörter: #Cable #Wire #Wireandcable #Electricalcable #Flexiblecable #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cablemanufacturer #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable #Aramouredcable #Mineralcable #aramoredcable #insulatedcable #coppercable
▼Unternehmensinformationen:
35 Jahre Erfahrung in FuE, Produktion und Vertrieb von Draht und Kabel.
Investition von 200 Millionen für den Bau eines modernen Industrieparks mit einer Fläche von 100.000 Quadratmetern.
CNAS-Labor, mehr als 100 Testberichte.
Die Produkte werden in der Immobilienwirtschaft, in der kommunalen, industriellen Unterstützung, in der mobilen Kommunikation usw. weit verbreitet.
