| Markenname: | DONGJIAXIN |
| Modellnummer: | WDZ-YJV |
| Mindestbestellmenge: | Verkäuflich |
| Preis: | negotiable |
| Zahlungsbedingungen: | L/C, T/T |
| Lieferfähigkeit: | 100KM/Week |
|
Feuerbeständige Kabelanwendungen Diese Kabel werden zur Stromversorgung in Niederspannungsinstallationssystemen verwendet. Sie eignen sich für die Installation im Innen- und Außenbereich, in Kabelkanälen, unter der Erde, in Energie- und Schaltstationen, lokalen Energieverteilungen und Industrieanlagen, wo keine Gefahr einer mechanischen Beschädigung besteht. 1. Dirigenten Die Leiter müssen entweder der Klasse 1 oder der Klasse 2 aus blankem oder metallbeschichtetem geglühtem Kupfer oder aus blankem Aluminium oder einer Aluminiumlegierung oder der Klasse 5 aus blankem oder metallbeschichtetem Kupfer gemäß IEC 60228 entsprechen. XLPE-Material und -Dicke müssen gemäß IEC 60502 oder BS 5467 für einen Dauerbetrieb bei 90 °C ausgelegt sein. Die Innenbeläge können extrudiert oder geläppt sein. Bei Kabeln mit kreisförmigen Adern, mit Ausnahme von Kabeln mit mehr als fünf Adern, ist eine überlappende Innenhülle nur dann zulässig, wenn die Zwischenräume zwischen den Adern weitgehend ausgefüllt sind. Vor dem Aufbringen einer extrudierten Innenhülle ist ein geeignetes Bindemittel zulässig. Das Material ist mit dem Isoliermaterial kompatibel. Die für die Innenummantelung und die Füllstoffe verwendeten Materialien müssen für die Betriebstemperatur des Kabels geeignet und mit dem Isoliermaterial kompatibel sein. Bei halogenfreien Kabeln müssen die Innenummantelung und die Füllstoffe ebenfalls aus einer halogenfreien Verbindung bestehen. Auf Anfrage können auch Aluminium-/verzinkter Stahl-/Stahldrähte, die gemäß IEC 60502-1 spiralförmig über der Innenhülle angebracht sind, oder doppelte Aluminium-/Stahlbänder und Kupfer-/verzinnte Kupferdrähte hergestellt werden. Der Außenmantel muss aus extrudiertem PVC Typ ST1/ST2 gemäß IEC 60502-1, Polyethylen Typ ST3/ST7, einer halogenfreien Verbindung ST8, Polychloropren, chlorsulfoniertem Polyethylen oder ähnlichen Polymeren bestehen. Typ SE1 ist auf Anfrage ebenfalls erhältlich. Kabel können mit einem speziellen flammhemmenden PVC-Außenmantel geliefert werden, um die Flammtestanforderungen von IEC 60332-3-22, IEC 60332-3-23 und IEC 60332-3-24 zu erfüllen. Halogenfreies Material entspricht IEC60754-1/2 und IEC 60684-2.

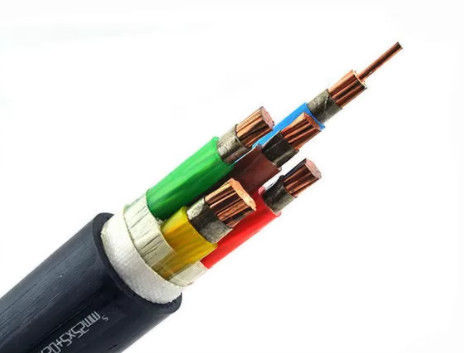

7.Konstruktionen Leiter: Massiv- oder Litzenleiter aus blankgeglühtem Kupfer (Klasse 1 oder 2) gemäß BS EN 60228 Isolierung: XLPE (vernetztes Polyethylen), ausgelegt für 90 °C Einlage: Flammhemmendes LSOH-Polyolefin, schwarz Armierung: SWA (Stahldrahtarmierung) Mantel: Flammhemmendes LSOH-Polyolefin, schwarz
Schlüsselwörter: #Kabel#Draht #DrahtundKabel #Elektrisches Kabel #Flexibles Kabel #XLPE-Kabel #LAN-Kabel #Steuerkabel #LSZH-Kabel #DJX-Kabel #Kabelhersteller #Kabelfabrik #Kabellieferant #Kabelanbieter #Kabelgroßhandel #Gummikabel #Stromkabel #Solarkabel
|
| Produkttyp | Leiterstruktur (mm) | Dämmstärke (mm) | Manteldicke (mm) | Ca. Kabeldurchmesser (mm) | Maximaler Widerstand des Leiters bei 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,8 | 1.4 | 5.2 | 12.1 |
| 1×2,5 | 1 | 0,8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1,0 | 1.4 | 6,0 | 4.61 |
| 1×6 | 1 | 1,0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1,0 | 1.4 | 7.6 | 1,83 |
| 1×16 | 7 | 1,0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0,727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0,524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0,387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0,268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0,193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0,153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0,124 |
| 1×185 | 37 | 2,0 | 1.7 | 22.2 | 0,0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0,0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27.5 | 0,0601 |
| 1×400 | 61 | 2.6 | 2,0 | 30.8 | 0,0470 |
|
|
|
|
|||
| A1 – Thermisch isolierte Wand (einkernig) | A2 – Wärmegedämmte Wand (mehrkernig) | B1 – Scheinbarer Elektrokanal (einadrig) | B2 – Scheinbarer Elektrokanal (mehradrig) | |||
|
|
|
|
|||
| B1 – Elektroleitung in Mauerwerk (Einkern) | B1 – Elektroleitung in Mauerwerk (mehradrig) | C – An der Wand | C – An der Decke | |||
|
|
|
|
|||
| C – Nicht perforiertes Tablett | F – Perforiertes Tablett (einkernig) | F – Perforiertes Tablett (Mehrkern) | F – Suspendiert (Single-Core) | |||
|
|
|
|
|||
| E – Angehalten (Multi-Core) | B2 – Bauraum | B2 – Bauraum | B1 – Elektrodukt (einadrig) | |||
|
|
|
|
|||
| B2 – Elektrodukt (Mehrkern) | B2 – Geschlossener, im Boden eingebetteter Laufkanal (mehrkernig) | B2 – Geschlossener, im Boden eingebetteter Laufkanal (mehrkernig) | B1 – Im Boden eingebetteter belüfteter Laufkanal | |||
|
|
|||||
| C – Eingebettet in das Mauerwerk | D – Vergraben in zusätzlichem mechanischen Schutz | |||||
* Abmessungen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
▼Standards und Zertifikate:
International: IEC 60502-1
National: GB/T 12706.1-2008
Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden sind mit selbstklebendem BOPP-Klebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
▼ Kabeltrommeldaten:
| KABELTROMMELN | D1 = Flanschdurchmesser (mm) | B = Nutzbreite (mm) | D2 = Laufdurchmesser (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Lieferhafen:
|
|
|
| Hafen vonShenzhen | Hafen von Hongkong |
Hafen von Guangzhou
|
▼ Technische Parameter:
1. Single-Core
| Leiterquerschnitt (mm²) | Leiterstruktur | Dämmstärke (mm) | Manteldicke (mm) | Ungefährer Kabeldurchmesser (mm) | Maximaler Widerstand des Leiters bei 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,7 | 1.4 | 6,0 | 12.1 |
| 1×2,5 | 1 | 0,7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0,7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0,7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0,7 | 1.4 | 8.4 | 1,83 |
| 1×16 | 7 | 0,7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0,9 | 1.4 | 11.0 | 0,727 |
| 1×35 | 7 | 0,9 | 1.4 | 12.0 | 0,524 |
| 1×50 | 10 | 1,0 | 1.4 | 13.3 | 0,387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0,268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0,193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0,153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0,124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0,0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0,0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0,0601 |
| 1×400 | 61 | 2,0 | 1.9 | 31.6 | 0,0470 |
| 1×500 | 61 | 2.2 | 2,0 | 35.1 | 0,0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0,0283 |
2. 2 Kerne und 3 Kerne
| Leiterquerschnitt (mm²) | Leiterstruktur | Dämmstärke (mm) | Manteldicke (mm) | Ungefährer Kabeldurchmesser (mm) | Maximaler Widerstand des Leiters bei 20℃ (Ω/km) |
| 2×1,5 | 1 | 0,7 | 1.8 | 10.6 | 12.1 |
| 2×2,5 | 1 | 0,7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0,7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0,7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0,7 | 1.8 | 15.4 | 1,83 |
| 2×16 | 7 | 0,7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0,9 | 1.8 | 20.6 | 0,727 |
| 2×35 | 7 | 0,9 | 1.8 | 22.6 | 0,524 |
| 2×50 | 10 | 1,0 | 1.8 | 26.2 | 0,387 |
| 2×70 | 14 | 1.1 | 1.8 | 29.8 | 0,268 |
| 2×95 | 19 | 1.1 | 1.9 | 34,0 | 0,193 |
| 2×120 | 24 | 1.2 | 2,0 | 37.4 | 0,153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0,124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0,0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51,0 | 0,0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56,0 | 0,0601 |
| 2×400 | 61 | 2,0 | 2.9 | 62,6 | 0,0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70,0 | 0,0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83,6 | 0,0283 |
| 3×1,5 | 1 | 0,7 | 1.8 | 11.2 | 12.1 |
| 3×2,5 | 1 | 0,7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0,7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0,7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0,7 | 1.8 | 16.4 | 1,83 |
| 3×16 | 7 | 0,7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0,9 | 1.8 | 22.0 | 0,727 |
| 3×35 | 7 | 0,9 | 1.8 | 24.2 | 0,524 |
| 3×50 | 10 | 1,0 | 1.8 | 28.0 | 0,387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0,268 |
| 3×95 | 19 | 1.1 | 2,0 | 36.4 | 0,193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0,153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0,124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0,0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0,0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0,0601 |
| 3×400 | 61 | 2,0 | 3,0 | 67,4 | 0,0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75,3 | 0,0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90,0 | 0,0283 |
3. 4 Kerne und 5 Kerne
| Leiterquerschnitt (mm²) | Leiterstruktur | Dämmstärke (mm) | Manteldicke (mm) | Ungefährer Kabeldurchmesser (mm) | Maximaler Widerstand des Leiters bei 20℃ (Ω/km) |
| 4×1,5 | 1 | 0,7 | 1.8 | 12.2 | 12.1 |
| 4×2,5 | 1 | 0,7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0,7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0,7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0,7 | 1.8 | 18.0 | 1,83 |
| 4×16 | 7 | 0,7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0,9 | 1.8 | 24.3 | 0,727 |
| 4×35 | 7 | 0,9 | 1.8 | 26.7 | 0,524 |
| 4×50 | 10 | 1,0 | 1.8 | 30.8 | 0,387 |
| 4×70 | 14 | 1.1 | 2,0 | 35.4 | 0,268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 4×120 | 24 | 1.2 | 2.3 | 44.9 | 0,153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0,124 |
| 4×185 | 37 | 1.6 | 2.6 | 54,7 | 0,0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61,0 | 0,0754 |
| 4×300 | 61 | 1.8 | 3,0 | 67.2 | 0,0601 |
| 4×400 | 61 | 2,0 | 3.3 | 75,3 | 0,0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84,0 | 0,0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100,5 | 0,0283 |
| 5×1,5 | 1 | 0,7 | 1.8 | 13.2 | 12.1 |
| 5×2,5 | 1 | 0,7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0,7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0,7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0,7 | 1.8 | 19.6 | 1,83 |
| 5×16 | 7 | 0,7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0,9 | 1.8 | 26.7 | 0,727 |
| 5×35 | 7 | 0,9 | 1.8 | 29.4 | 0,524 |
| 5×50 | 10 | 1,0 | 1.9 | 34.1 | 0,387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0,268 |
| 5×95 | 19 | 1.1 | 2.2 | 44.7 | 0,193 |
| 5×120 | 24 | 1.2 | 2.4 | 49,7 | 0,153 |
| 5×150 | 30 | 1.4 | 2.6 | 54,7 | 0,124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0,0991 |
| 5×240 | 48 | 1.7 | 3,0 | 67,7 | 0,0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74,6 | 0,0601 |
| 5×400 | 61 | 2,0 | 3.5 | 83,4 | 0,0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93,4 | 0,0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111,7 | 0,0283 |
4. 3+1Kern & 3+2 Kern
| Leiterquerschnitt (mm²) | Leiterstruktur | Dämmstärke (mm) | Manteldicke (mm) | Ungefährer Kabeldurchmesser (mm) | Maximaler Widerstand des Leiters bei 20℃ (Ω/km) |
| 3×2,5+1×1,5 | 1 | 0,7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2,5 | 1 | 0,7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0,7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0,7 | 1.8 | 17.3 | 1,83 |
| 3×16+1×10 | 7 | 0,7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0,9 | 1.8 | 23.3 | 0,727 |
| 3×35+1×16 | 7 | 0,9 | 1.8 | 25.1 | 0,524 |
| 3×50+1×25 | 10 | 1,0 | 1.8 | 29.4 | 0,387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33.5 | 0,268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0,193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42,5 | 0,153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45,8 | 0,124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0,0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57,0 | 0,0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62,6 | 0,0601 |
| 3×400+1×185 | 61 | 2,0 | 3.1 | 70.1 | 0,0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78,3 | 0,0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0,0283 |
| 3×2,5+2×1,5 | 1 | 0,7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2,5 | 1 | 0,7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0,7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0,7 | 1.8 | 18.5 | 1,83 |
| 3×16+2×10 | 7 | 0,7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0,9 | 1.8 | 24.9 | 0,727 |
| 3×35+2×16 | 7 | 0,9 | 1.8 | 26.6 | 0,524 |
| 3×50+2×25 | 10 | 1,0 | 1.8 | 31.4 | 0,387 |
| 3×70+2×35 | 14 | 1.1 | 2,0 | 35.6 | 0,268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45,5 | 0,153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48,5 | 0,124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0,0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0,0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66,5 | 0,0601 |
| 3×400+2×185 | 61 | 2,0 | 3.2 | 74,3 | 0,0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0,0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97,0 | 0,0283 |
▼Bestellmöglichkeiten:
Für zeitnahe Angebote/Lieferungen stellen Sie bitte sicher, dass Ihre Anfragen und Bestellungen die folgenden Daten sichern:
1 Internationaler oder spezieller Standard. (Alternativ die genaue Verwendung des Kabels.)
2 Nennspannung.
3 Kupfer- oder Aluminiumleiter.
4 Größe jedes Leiters.
5 Isoliermaterial: PVC XLPE oder andere.
6 Anzahl und Kennzeichnung der Leiter.
7 Sonstige Anforderungen.
8 Verpackung.
9 Erforderliche Lieferzeit.
10 Erforderliche Gültigkeit.
Wenn Ihnen das alles etwas zu technisch erscheint, nehmen Sie doch Kontakt mit uns auf. Wir freuen uns darauf, Sie bei der Identifizierung der besten Produkte für Ihre spezifische Anwendung zu unterstützen und alle Ihre Fragen zu beantworten.
