| Markenname: | DONGJIAXIN |
| Modellnummer: | WDZ-YJV |
| Mindestbestellmenge: | Verkäuflich |
| Preis: | negotiable |
| Zahlungsbedingungen: | L/C, T/T |
| Lieferfähigkeit: | 100KM/Week |
|

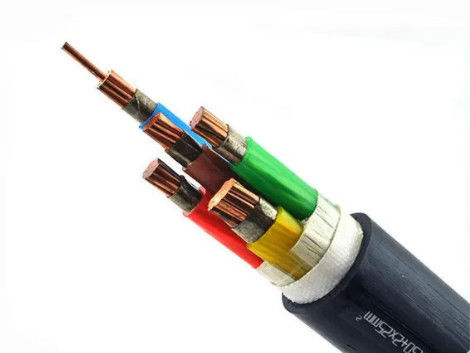

Anwendungen für feuerbeständige Kabel Diese Stromkabel werden für die Stromversorgung in Niederspannungsinstallationssystemen verwendet. Sie sind gut für den Untergrund in industriellen Anwendungen mit zusätzlichem mechanischem Schutz geeignet. Diese Kabel können auf Kabeltrassen, in Rohren oder an Wänden befestigt werden. Einsatz in Energienetzen, Raffinerien, Bergwerken, Hotels, Schulen, Tunneln, Hochbauten, Krankenhäusern, Kraftwerken, Datenverarbeitungszentren, Geschäftszentren, in denen Brandgefahr besteht
1. Leiter Die Leiter müssen entweder aus Klasse 1 oder Klasse 2 aus blankem oder metallbeschichtetem geglühtem Kupfer oder aus blankem Aluminium oder Aluminiumlegierung oder aus Klasse 5 aus blankem oder metallbeschichtetem Kupfer gemäß IEC 60228 bestehen. XLPE-Material und -Dicke müssen gemäß IEC 60502 oder BS 5467 für einen Dauerbetrieb von 90 °C ausgelegt sein. Aluminium-/verzinkte Stahl-/Stahldrähte, die spiralförmig über der Innenbeschichtung gemäß IEC 60502-1 aufgebracht werden, oder auch doppelte Aluminium-/Stahlbänder und Kupfer-/verzinnten Kupferdraht können auf Anfrage hergestellt werden. Der Außenmantel muss aus extrudiertem PVC Typ ST1/ST2 gemäß IEC 60502-1, Polyethylen Typ ST3/ST7, halogenfreiem Compound ST8, Polychloropren, chlorosulfoniertem Polyethylen oder ähnlichen Polymeren vom Typ SE1 bestehen, die ebenfalls auf Anfrage erhältlich sind. Kabel können mit einem speziellen flammhemmenden PVC-Außenmantel geliefert werden, um die Flammenprüfanforderungen von IEC 60332-3-22, IEC 60332-3-23 und IEC 60332-3-24 zu erfüllen. Halogenfreies Material entspricht IEC60754-1/2 und IEC 60684-2.
Schlüsselwörter: #Kabel #Draht #Drahtundkabel #Elektrokabel #FlexiblesKabel #XLPEkabel #LANkabel #Steuerkabel #LSZHkabel #DJXkabel #Kabelhersteller #Kabelfabrik #Kabelanbieter #Kabelgroßhandel #Gummikabel #Stromkabel #Solarkabel |
| Produkttyp | Leiteraufbau (mm) | Isolationsdicke (mm) | Manteldicke (mm) | Ca. Kabeldurchmesser (mm) | Max. Widerstand des Leiters bei 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,8 | 1,4 | 5,2 | 12,1 |
| 1×2,5 | 1 | 0,8 | 1,4 | 5,6 | 7,41 |
| 1×4 | 1 | 1,0 | 1,4 | 6,0 | 4,61 |
| 1×6 | 1 | 1,0 | 1,4 | 6,5 | 3,08 |
| 1×10 | 7 | 1,0 | 1,4 | 7,6 | 1,83 |
| 1×16 | 7 | 1,0 | 1,4 | 8,6 | 1,15 |
| 1×25 | 7 | 1,2 | 1,4 | 10,2 | 0,727 |
| 1×35 | 7 | 1,2 | 1,4 | 11,2 | 0,524 |
| 1×50 | 10 | 1,4 | 1,4 | 12,5 | 0,387 |
| 1×70 | 14 | 1,4 | 1,4 | 14,3 | 0,268 |
| 1×95 | 19 | 1,6 | 1,5 | 16,5 | 0,193 |
| 1×120 | 24 | 1,6 | 1,5 | 18,2 | 0,153 |
| 1×150 | 30 | 1,8 | 1,6 | 20,1 | 0,124 |
| 1×185 | 37 | 2,0 | 1,7 | 22,2 | 0,0991 |
| 1×240 | 48 | 2,2 | 1,8 | 24,9 | 0,0754 |
| 1×300 | 61 | 2,4 | 1,9 | 27,5 | 0,0601 |
| 1×400 | 61 | 2,6 | 2,0 | 30,8 | 0,0470 |
|
|
|
|
|||
| A1 – Thermisch isolierte Wand (einadrig) | A2 – Thermisch isolierte Wand (mehradrig) | B1 – Offener Elektrokanal (einadrig) | B2 – Offener Elektrokanal (mehradrig) | |||
|
|
|
|
|||
| B1 – Elektrokanal im Mauerwerk (einadrig) | B1 – Elektrokanal im Mauerwerk (mehradrig) | C – An der Wand | C – An der Decke | |||
|
|
|
|
|||
| C – Nicht perforierte Trasse | F – Perforierte Trasse (einadrig) | F – Perforierte Trasse (mehradrig) | F – Aufgehängt (einadrig) | |||
|
|
|
|
|||
| E – Aufgehängt (mehradrig) | B2 – Bauraum | B2 – Bauraum | B1 – Elektrokanal (einadrig) | |||
|
|
|
|
|||
| B2 – Elektrokanal (mehradrig) | B2 – Geschlossener Kabelkanal in der Decke (mehradrig) | B2 – Geschlossener Kabelkanal in der Decke (mehradrig) | B1 – Belüfteter Kabelkanal in der Decke | |||
|
|
|||||
| C – Im Mauerwerk eingebettet | D – In zusätzlichem mechanischem Schutz vergraben | |||||
* Abmessungen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
▼ Normen&Zertifikate:
International: IEC 60502-1
National:GB/ T 12706.1-2008
Wir sind in der Lage, die strengsten Lieferpläne gemäß jeder Bestellung einzuhalten. Die Einhaltung des Termins hat immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabeln zu einer Gesamtprojektverzögerung und Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden werden mit selbstklebendem BOPP-Klebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss mit einem wetterfesten Material auf den Außenseiten der Trommel gemäß den Anforderungen des Kunden aufgedruckt werden.
▼ Kabeltrommeldaten:
| KABELTROMMELN | D1=Flanschdurchmesser (mm) | W=Nutzbreite (mm) | D2=Trommeldurchmesser (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Lieferhafen :
|
|
|
| Hafen von Shenzhen | Hafen von Hongkong |
Hafen von Guangzhou
|
▼ Technische Parameter:
1. Einadrig
| Querschnitt des Leiters (mm²) | Leiteraufbau | Isolationsdicke (mm) | Manteldicke (mm) | Ca. Kabeldurchmesser (mm) | Max. Widerstand des Leiters bei 20℃ (Ω/km) |
| 1×1,5 | 1 | 0,7 | 1,4 | 6,0 | 12,1 |
| 1×2,5 | 1 | 0,7 | 1,4 | 6,4 | 7,41 |
| 1×4 | 1 | 0,7 | 1,4 | 6,9 | 4,61 |
| 1×6 | 1 | 0,7 | 1,4 | 7,3 | 3,08 |
| 1×10 | 7 | 0,7 | 1,4 | 8,4 | 1,83 |
| 1×16 | 7 | 0,7 | 1,4 | 9,4 | 1,15 |
| 1×25 | 7 | 0,9 | 1,4 | 11,0 | 0,727 |
| 1×35 | 7 | 0,9 | 1,4 | 12,0 | 0,524 |
| 1×50 | 10 | 1,0 | 1,4 | 13,3 | 0,387 |
| 1×70 | 14 | 1,1 | 1,4 | 15,1 | 0,268 |
| 1×95 | 19 | 1,1 | 1,5 | 17,3 | 0,193 |
| 1×120 | 24 | 1,2 | 1,5 | 19,0 | 0,153 |
| 1×150 | 30 | 1,4 | 1,6 | 20,9 | 0,124 |
| 1×185 | 37 | 1,6 | 1,6 | 23,0 | 0,0991 |
| 1×240 | 48 | 1,7 | 1,7 | 25,7 | 0,0754 |
| 1×300 | 61 | 1,8 | 1,8 | 28,3 | 0,0601 |
| 1×400 | 61 | 2,0 | 1,9 | 31,6 | 0,0470 |
| 1×500 | 61 | 2,2 | 2,0 | 35,1 | 0,0366 |
| 1×630 | 61 | 2,4 | 2,2 | 42,1 | 0,0283 |
2. 2-adrig&3-adrig
| Querschnitt des Leiters (mm²) | Leiteraufbau | Isolationsdicke (mm) | Manteldicke (mm) | Ca. Kabeldurchmesser (mm) | Max. Widerstand des Leiters bei 20℃ (Ω/km) |
| 2×1,5 | 1 | 0,7 | 1,8 | 10,6 | 12,1 |
| 2×2,5 | 1 | 0,7 | 1,8 | 11,4 | 7,41 |
| 2×4 | 1 | 0,7 | 1,8 | 12,4 | 4,61 |
| 2×6 | 1 | 0,7 | 1,8 | 13,2 | 3,08 |
| 2×10 | 7 | 0,7 | 1,8 | 15,4 | 1,83 |
| 2×16 | 7 | 0,7 | 1,8 | 17,4 | 1,15 |
| 2×25 | 7 | 0,9 | 1,8 | 20,6 | 0,727 |
| 2×35 | 7 | 0,9 | 1,8 | 22,6 | 0,524 |
| 2×50 | 10 | 1,0 | 1,8 | 26,2 | 0,387 |
| 2×70 | 14 | 1,1 | 1,8 | 29,8 | 0,268 |
| 2×95 | 19 | 1,1 | 1,9 | 34,0 | 0,193 |
| 2×120 | 24 | 1,2 | 2,0 | 37,4 | 0,153 |
| 2×150 | 30 | 1,4 | 2,2 | 41,2 | 0,124 |
| 2×185 | 37 | 1,6 | 2,3 | 45,6 | 0,0991 |
| 2×240 | 48 | 1,7 | 2,5 | 51,0 | 0,0754 |
| 2×300 | 61 | 1,8 | 2,6 | 56,0 | 0,0601 |
| 2×400 | 61 | 2,0 | 2,9 | 62,6 | 0,0470 |
| 2×500 | 61 | 2,2 | 3,1 | 70,0 | 0,0366 |
| 2×630 | 61 | 2,4 | 3,3 | 83,6 | 0,0283 |
| 3×1,5 | 1 | 0,7 | 1,8 | 11,2 | 12,1 |
| 3×2,5 | 1 | 0,7 | 1,8 | 12,1 | 7,41 |
| 3×4 | 1 | 0,7 | 1,8 | 13,2 | 4,61 |
| 3×6 | 1 | 0,7 | 1,8 | 14,0 | 3,08 |
| 3×10 | 7 | 0,7 | 1,8 | 16,4 | 1,83 |
| 3×16 | 7 | 0,7 | 1,8 | 18,6 | 1,15 |
| 3×25 | 7 | 0,9 | 1,8 | 22,0 | 0,727 |
| 3×35 | 7 | 0,9 | 1,8 | 24,2 | 0,524 |
| 3×50 | 10 | 1,0 | 1,8 | 28,0 | 0,387 |
| 3×70 | 14 | 1,1 | 1,9 | 32,1 | 0,268 |
| 3×95 | 19 | 1,1 | 2,0 | 36,4 | 0,193 |
| 3×120 | 24 | 1,2 | 2,1 | 40,3 | 0,153 |
| 3×150 | 30 | 1,4 | 2,3 | 44,3 | 0,124 |
| 3×185 | 37 | 1,6 | 2,4 | 49,1 | 0,0991 |
| 3×240 | 48 | 1,7 | 2,6 | 54,9 | 0,0754 |
| 3×300 | 61 | 1,8 | 2,7 | 60,1 | 0,0601 |
| 3×400 | 61 | 2,0 | 3,0 | 67,4 | 0,0470 |
| 3×500 | 61 | 2,2 | 3,2 | 75,3 | 0,0366 |
| 3×630 | 61 | 2,4 | 3,5 | 90,0 | 0,0283 |
3. 4-adrig&5-adrig
| Querschnitt des Leiters (mm²) | Leiteraufbau | Isolationsdicke (mm) | Manteldicke (mm) | Ca. Kabeldurchmesser (mm) | Max. Widerstand des Leiters bei 20℃ (Ω/km) |
| 4×1,5 | 1 | 0,7 | 1,8 | 12,2 | 12,1 |
| 4×2,5 | 1 | 0,7 | 1,8 | 13,1 | 7,41 |
| 4×4 | 1 | 0,7 | 1,8 | 14,3 | 4,61 |
| 4×6 | 1 | 0,7 | 1,8 | 15,3 | 3,08 |
| 4×10 | 7 | 0,7 | 1,8 | 18,0 | 1,83 |
| 4×16 | 7 | 0,7 | 1,8 | 20,4 | 1,15 |
| 4×25 | 7 | 0,9 | 1,8 | 24,3 | 0,727 |
| 4×35 | 7 | 0,9 | 1,8 | 26,7 | 0,524 |
| 4×50 | 10 | 1,0 | 1,8 | 30,8 | 0,387 |
| 4×70 | 14 | 1,1 | 2,0 | 35,4 | 0,268 |
| 4×95 | 19 | 1,1 | 2,1 | 40,4 | 0,193 |
| 4×120 | 24 | 1,2 | 2,3 | 44,9 | 0,153 |
| 4×150 | 30 | 1,4 | 2,4 | 49,3 | 0,124 |
| 4×185 | 37 | 1,6 | 2,6 | 54,7 | 0,0991 |
| 4×240 | 48 | 1,7 | 2,8 | 61,0 | 0,0754 |
| 4×300 | 61 | 1,8 | 3,0 | 67,2 | 0,0601 |
| 4×400 | 61 | 2,0 | 3,3 | 75,3 | 0,0470 |
| 4×500 | 61 | 2,2 | 3,5 | 84,0 | 0,0366 |
| 4×630 | 61 | 2,4 | 3,8 | 100,5 | 0,0283 |
| 5×1,5 | 1 | 0,7 | 1,8 | 13,2 | 12,1 |
| 5×2,5 | 1 | 0,7 | 1,8 | 14,2 | 7,41 |
| 5×4 | 1 | 0,7 | 1,8 | 15,6 | 4,61 |
| 5×6 | 1 | 0,7 | 1,8 | 16,7 | 3,08 |
| 5×10 | 7 | 0,7 | 1,8 | 19,6 | 1,83 |
| 5×16 | 7 | 0,7 | 1,8 | 22,3 | 1,15 |
| 5×25 | 7 | 0,9 | 1,8 | 26,7 | 0,727 |
| 5×35 | 7 | 0,9 | 1,8 | 29,4 | 0,524 |
| 5×50 | 10 | 1,0 | 1,9 | 34,1 | 0,387 |
| 5×70 | 14 | 1,1 | 2,1 | 39,1 | 0,268 |
| 5×95 | 19 | 1,1 | 2,2 | 44,7 | 0,193 |
| 5×120 | 24 | 1,2 | 2,4 | 49,7 | 0,153 |
| 5×150 | 30 | 1,4 | 2,6 | 54,7 | 0,124 |
| 5×185 | 37 | 1,6 | 2,8 | 60,6 | 0,0991 |
| 5×240 | 48 | 1,7 | 3,0 | 67,7 | 0,0754 |
| 5×300 | 61 | 1,8 | 3,2 | 74,6 | 0,0601 |
| 5×400 | 61 | 2,0 | 3,5 | 83,4 | 0,0470 |
| 5×500 | 61 | 2,2 | 3,8 | 93,4 | 0,0366 |
| 5×630 | 61 | 2,4 | 4,1 | 111,7 | 0,0283 |
4. 3+1 Kern & 3+2 Kern
| Querschnitt des Leiters (mm²) | Leiteraufbau | Isolationsdicke (mm) | Manteldicke (mm) | Ca. Kabeldurchmesser (mm) | Max. Widerstand des Leiters bei 20℃ (Ω/km) |
| 3×2,5+1×1,5 | 1 | 0,7 | 1,8 | 12,9 | 7,41 |
| 3×4+1×2,5 | 1 | 0,7 | 1,8 | 14,0 | 4,61 |
| 3×6+1×4 | 1 | 0,7 | 1,8 | 15,1 | 3,08 |
| 3×10+1×6 | 7 | 0,7 | 1,8 | 17,3 | 1,83 |
| 3×16+1×10 | 7 | 0,7 | 1,8 | 19,8 | 1,15 |
| 3×25+1×16 | 7 | 0,9 | 1,8 | 23,3 | 0,727 |
| 3×35+1×16 | 7 | 0,9 | 1,8 | 25,1 | 0,524 |
| 3×50+1×25 | 10 | 1,0 | 1,8 | 29,4 | 0,387 |
| 3×70+1×35 | 14 | 1,1 | 1,9 | 33,5 | 0,268 |
| 3×95+1×50 | 19 | 1,1 | 2,1 | 38,1 | 0,193 |
| 3×120+1×70 | 24 | 1,2 | 2,2 | 42,5 | 0,153 |
| 3×150+1×70 | 30 | 1,4 | 2,3 | 45,8 | 0,124 |
| 3×185+1×95 | 37 | 1,6 | 2,5 | 51,2 | 0,0991 |
| 3×240+1×120 | 48 | 1,7 | 2,6 | 57,0 | 0,0754 |
| 3×300+1×150 | 61 | 1,8 | 2,8 | 62,6 | 0,0601 |
| 3×400+1×185 | 61 | 2,0 | 3,1 | 70,1 | 0,0470 |
| 3×500+1×240 | 61 | 2,2 | 3,3 | 78,3 | 0,0366 |
| 3×630+1×300 | 61 | 2,4 | 3,6 | 92,1 | 0,0283 |
| 3×2,5+2×1,5 | 1 | 0,7 | 1,8 | 13,8 | 7,41 |
| 3×4+2×2,5 | 1 | 0,7 | 1,8 | 15,1 | 4,61 |
| 3×6+2×4 | 1 | 0,7 | 1,8 | 16,2 | 3,08 |
| 3×10+2×6 | 7 | 0,7 | 1,8 | 18,5 | 1,83 |
| 3×16+2×10 | 7 | 0,7 | 1,8 | 21,3 | 1,15 |
| 3×25+2×16 | 7 | 0,9 | 1,8 | 24,9 | 0,727 |
| 3×35+2×16 | 7 | 0,9 | 1,8 | 26,6 | 0,524 |
| 3×50+2×25 | 10 | 1,0 | 1,8 | 31,4 | 0,387 |
| 3×70+2×35 | 14 | 1,1 | 2,0 | 35,6 | 0,268 |
| 3×95+2×50 | 19 | 1,1 | 2,1 | 40,4 | 0,193 |
| 3×120+2×70 | 24 | 1,2 | 2,3 | 45,5 | 0,153 |
| 3×150+2×70 | 30 | 1,4 | 2,4 | 48,5 | 0,124 |
| 3×185+2×95 | 37 | 1,6 | 2,5 | 54,2 | 0,0991 |
| 3×240+2×120 | 48 | 1,7 | 2,7 | 60,3 | 0,0754 |
| 3×300+2×150 | 61 | 1,8 | 2,9 | 66,5 | 0,0601 |
| 3×400+2×185 | 61 | 2,0 | 3,2 | 74,3 | 0,0470 |
| 3×500+2×240 | 61 | 2,2 | 3,5 | 83,1 | 0,0366 |
| 3×630+2×300 | 61 | 2,4 | 3,8 | 97,0 | 0,0283 |
▼Bestelloptionen:
Für ein schnelles Angebot / Lieferungen stellen Sie bitte sicher, dass Ihre Anfragen und Bestellungen die folgenden Daten enthalten:
1 Internationaler oder spezieller Standard. (Alternativ die genaue Verwendung des Kabels.)
2 Nennspannung.
3 Kupfer- oder Aluminiumleiter.
4 Größe jedes Leiters.
5 Isoliermaterial: PVC XLPE oder andere.
6 Anzahl und Kennzeichnung der Leiter.
7 Sonstige Anforderungen.
8 Verpackung.
9 Erforderliche Lieferzeit.
10 Erforderliche Gültigkeit.
Wenn Ihnen das alles ein bisschen zu technisch erscheint, dann setzen Sie sich doch mit uns in Verbindung. Wir freuen uns darauf, Sie bei der Auswahl der besten Produkte für Ihre spezifische Anwendung zu unterstützen und Ihre Fragen zu beantworten.
▼ Firmeninformationen:
30 Jahre Erfahrung in Forschung und Entwicklung, Produktion und Vertrieb von Drähten und Kabeln.
Investieren Sie 200 Millionen, um einen modernen Industriepark zu bauen, der eine Fläche von 65000 Quadratmetern umfasst.
Der Jahresumsatz beträgt etwa 500 Millionen US-Dollar.
CNAS-Labor, mehr als 100 Testberichte.
Die Produkte werden häufig in den Bereichen Immobilien, Kommunen, industrielle Unterstützung, mobile Kommunikation usw. eingesetzt.
