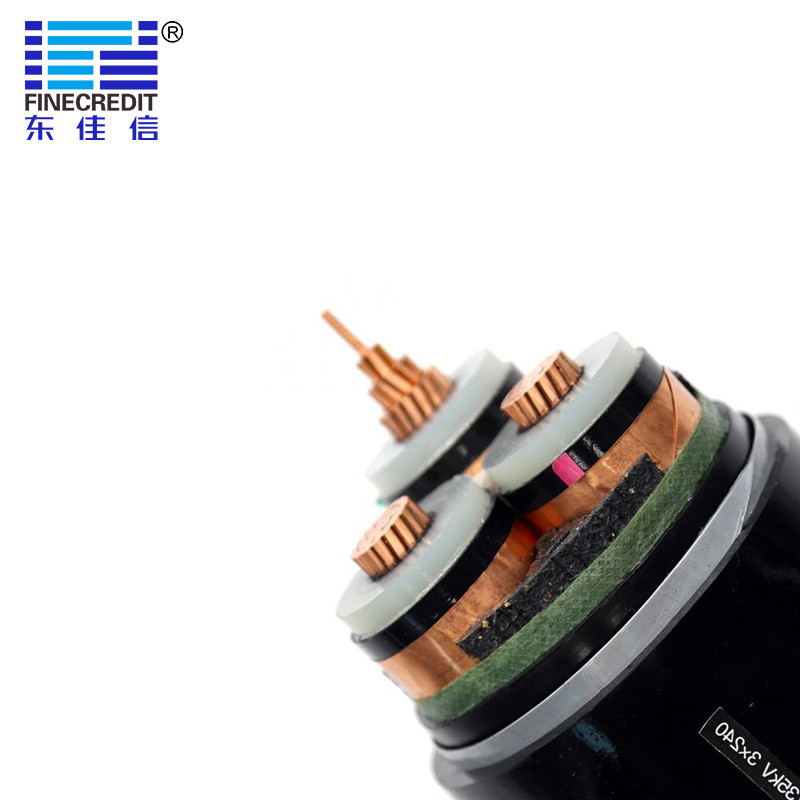

Stromkabel YJV22 8.7/15KV Millivolt, Kabel des OFC-Kupfer-Leiter-N2XSY

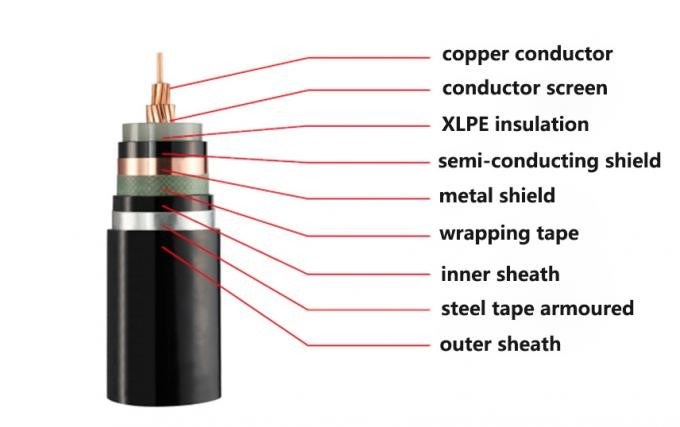

1. Aufbau

• Leiter: Blanker, geglühter Kupferleiter gemäß IEC 60228 Klasse 1 oder 2.
• Leiterabschirmung: Die Leiterabschirmung besteht aus einer extrudierten Schicht aus nichtmetallischem, halbleitendem Compound, das fest mit der Isolierung verbunden ist, um Lufteinschlüsse zu vermeiden.
• Isolierung: XLPE
• Isolationsabschirmung: Doppeltes Kupferband oder Kupferdrähte, die spiralförmig mit Kupferband aufgebracht sind
• Trennband (für gepanzerte Kabel): Das Trennband besteht aus einer Schicht aus extrudiertem PVC, PE oder LSZH, die unter der Panzerung aufgebracht wird.
• Bettung: Die Lagenbettung besteht aus Polyester-Vliesstoffen.
• Panzerung (für gepanzerte Kabel): Verzinkte Stahldrahtpanzerung
• Außenmantel: PVC, PE oder LSZH sind optional erhältlich

2. Installations- und Betriebsbedingungen

• Betriebstemperatur: bis 90°C
• Kurzschlusstemperatur (maximal 5 Sekunden): 250°C
• Biegeradius: 12 x AD
• Strombelastbarkeitsbedingungen:
• Bodentemperatur: 20°C
• Umgebungstemperatur (Luft): 30°C
• Erdboden Tiefe: 0,8 m
• Wärmewiderstand des Bodens: 1,5 K•m/W

3. Technische Parameter

4. Merkmale

• Hitzebeständigkeit: Vernetztes PE (XLPE) hat eine ausgezeichnete Hitzebeständigkeit. Zersetzt sich nicht unter 200 °C und verkohlt nicht, die langfristige Betriebstemperatur beträgt 90 °C, die thermische Lebensdauer beträgt bis zu 40 Jahre.
• Isolationsleistung: XLPE behält die guten Isolationseigenschaften von PE bei, und der Isolationswiderstand erhöht sich weiter. Der Tangens des dielektrischen Verlustwinkels ist sehr klein und wird nicht von der Temperatur beeinflusst.
• Mechanische Eigenschaften: Härte, Steifigkeit, Abriebfestigkeit und Schlagfestigkeit von XLPE werden durch die Bildung neuer chemischer Bindungen zwischen Makromolekülen verbessert, wodurch die Anfälligkeit von PE für Umgebungsstress und Rissbildung ausgeglichen wird.
• Chemische Beständigkeit: XLPE hat eine starke Säure- und Alkalibeständigkeit sowie Ölbeständigkeit, und seine Verbrennungsprodukte sind hauptsächlich Wasser und Kohlendioxid, die weniger schädlich für die Umwelt sind und die Anforderungen moderner Brandschutzbestimmungen erfüllen.

5. Anwendung

Die Kabel sind für die Verteilung von elektrischer Energie mit Nennspannungen Uo/U von 1,8/3KV bis 26/35KV und einer Frequenz von 50Hz ausgelegt. Sie eignen sich für die Installation hauptsächlich in Umspannwerken, in Innenräumen und Kabelkanälen, im Freien, unterirdisch und im Wasser sowie für die Installation auf Kabeltrassen für Industrieanlagen, Schalttafeln und Kraftwerke.

5. Details

CNSA Labor

3S Safety Cable Advanced Institute of Technology mit 7 Laboren wurde in der Finecredit Group gegründet,

einschließlich des Labors für elektrische Leistung, des Labors für mechanische Leistung, des Labors für Verbrennungstests,

des Hochfrequenzlabors usw. Ausgestattet mit über 50 fortschrittlichen Geräten und Technologien.

DJXcable stellt auch andere Kabel her, wie z.B.: Mittelspannungskabel, Niederspannungskabel, Kabel mit Stahlband- oder Stahldrahtbewehrung, STA-Kabel, SWA-Kabel, Haushaltsleitung, Elektrokabel, Flexibles Kabel, XLPE-Kabel, Netzwerkkabel, Steuerkabel, LSZH-Kabel, Brandkabel, Gummikabel, Stromkabel, Solarkabel, DC-Kabel, PV-Kabel, Mineralisolierte Kabel, Erdkabel, Freileitungskabel, UL-Kabel, ASCR-Kabel, AAAC-Kabel, AAC-Kabel, ABC-Kabel, Leiter, LiYCY-Kabel, Mehraderkabel, Kupferkabel, Aluminiumkabel, Flachkabel, Aufzugskabel

Schlüsselwörter: #DJXcable #Kabelhersteller #Kabelwerk #Kabelzulieferer #Kabelanbieter #GroßhandelKabel #Gummikabel #Stromkabel #Solarkabel #Mineralisolierte Kabel #Panzerkabel #Armoredcable

▼ Verpackung & Lieferung:

Wir sind in der Lage, die strengsten Liefertermine gemäß jeder Bestellung zu erfüllen. Die Einhaltung des Termins

hat immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabeln zu einer allgemeinen Projektverzögerung und Kostenüberschreitung beitragen kann.
Das Kabel wird auf Holzspulen, in Wellpappkartons und in Spulen geliefert. Die Kabelenden sind mit selbstklebendem BOPP-Band

und nicht hygroskopischen Verschlusskappen versiegelt, um das Kabelende vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung wird

mit einem wetterfesten Material auf der Außenseite der Trommel gemäß den Kundenanforderungen aufgedruckt.
